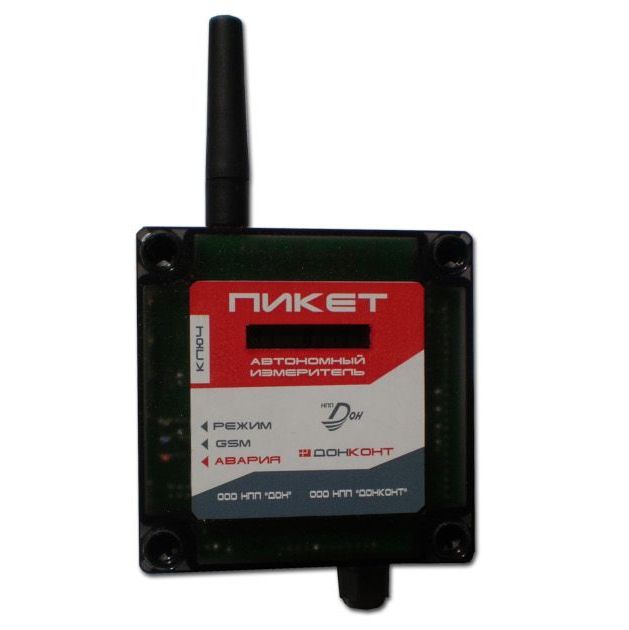

Автономный контроллер измерения защитного потенциала «КАТРОН-ПИКЕТ» работает совместно с медно-сульфатным электродом сравнения длительного действия и предназначен для оборудования контрольно-измерительных постов на краях зон защиты и в «глухих» точках контроля защитного потенциала на сооружении, в том числе, не оборудованных сетевым питанием. Контроллер оснащен жидкокристаллическим цифровым дисплеем для отображения величины измеренного защитного потенциала, герконовым ключем активации контроллера и служебными светодиодными индикаторами контроля режимов измерения, активности канала связи и регистрации пороговых срабатываний измерителя потенциала. Встроенный GSM/GPRS позволяет осуществлять передачу измеренных значений и аварийных сообщений посредством беспроводных каналов связи, а так же производить удаленное конфигурирование контроллера. Питание контроллера осуществляется установленными в корпусе литиевыми элементами питания.
Базовые функциональные возможности
«КАТРОН-ПИКЕТ» обеспечивает контроль заданного диапазона значений защитного потенциала и передачу текущих значений защитного потенциала, по запрограммированному расписанию, посредством канала GSM связи на пост диспетчера, оборудованный аппаратно-программным комплексом «ДОН-СТЕЛ-К», либо на мобильные телефоны обслуживающего персонала. Так же, контроллер обеспечивает передачу тревожных сообщений, вне расписания, при выходе значения защитного потенциала в контролируемой точке за рамки запрограммированного диапазона, что позволяет в оперативном режиме реагировать на изменение ситуации и производить своевременную перенастройку режимов работы станций катодной защиты, обеспечивающих наличие защитного потенциала в данной точке. Помимо передачи текущих значений потенциала, контроллер обеспечивает ведение архива полученных значений защитного потенциала глубиной 14 суток с дискретизацией 1 секунда и позволяет производить считывание архивных данных. Контроллер является устройством с изменяемыми настройками и позволяет оператору программировать следующие параметры: — диапазон контролируемых значений защитного потенциала от -0,9 до -3,5 В. — расписание штатной передачи данных о текущем значении защитного потенциала от 1 до 14 суток. — периодичность отправки тревожных сообщений в случае выхода значения защитного потенциала за рамки запрограммированного диапазона. — фильтр ложных или мгновенных разовых срабатываний тревожной сигнализации. — включение оповещения о нарушении охранного шлейфа. Помимо штатного расписания передачи данных, контроллер обеспечивает возможность инициализации считывания текущей величины защитного потенциала оператором в местном режиме, а так же активацию контроллера для передачи архивных данных по GSM каналу. Интегрированный цифровой дисплей, при установке контроллера в оборудованном КИПе, позволяет персоналу считывать значение защитного потенциала в режиме реального времени. Емкость батарей модуля питания обеспечивает функционирование контроллера не менее 3-х лет при температуре окружающей среды от -40° до +45°С и средней периодичности активизации GSM модуля 1 раз в 10 суток. Контроллер может устанавливаться внутри шкафов колонок СКИП, а при хорошем качестве сигнала базовой станции оператора GSM связи, внутри ковера либо методом прямой установки в грунт на глубину не более 50 мм от поверхности грунта до верхней крышки корпуса контроллера. При необходимости, может доукомплектовываться выносной антенной.
Режимы и принцип работы
1. Спящий режим 2. Режим измерений 3. Режим обмена по GSM
Во время спящего режима устройство почти полностью выключено (за исключением работающих часов), оно не воспринимает SMS-сообщения и не ведёт измерений потенциала, хотя раз в секунду проверяет нажатие ключа-геркона. Использование этого режима позволяет экономить заряд литиевых источников тока. В среднем, изделие почти всё время находится в этом режиме.
Один раз за указанное количество секунд (от одной до 3600) устройство переходит в режим измерений. В этом режиме оно производит 20 измерений защитного потенциала каждую миллисекунду, вычисляет их среднеарифметическое и сравнивает с установленными границами, если выхода или возвращения через границы не было, переходит обратно в спящий режим, иначе – в режим обмена по GSM. Также устройство анализирует наличие срабатывания ключа-геркона, и, если таковое было, переходит в режим обмена по GSM. Также устройство может перейти в режим обмена по GSM при достижении времени выдачи среднего результата за указанный период измерений (от 1 до 31 суток), в этом случае передаётся среднеарифметическое значение всех измерений за период. Время выхода на связь и период выдачи результата настраиваются в параметрах конфигурации.
Во время режима обмена по GSM устройство включает модем (обмен данными после включения будет доступен через 20-60 секунд) на время, указанное в параметрах конфигурации. При включении изделия происходит его переход в режим обмена по GSM. При включении или активации ключа-геркона производится отправка SMS-сообщения с основными параметрами, такими как: прошлое измеренное значение защитного потенциала, нижняя граница, верхняя граница, гистерезис, период выдачи результатов измерений, время выхода на связь для выдачи результатов измерений, период отправки тревожных SMS, время нахождения в режиме обмена по GSM, напряжение на литиевых источниках тока, а также версию программного обеспечения. Если устройство переходит в режим обмена по GSM для передачи результатов измерений за указанный период, то отправляет SMS-сообщение со средним значением за период.
Если переход в режим обмена по GSM вызван выходом потенциала за указанные границы либо его возвращением, ошибкой регулирования потенциала либо её устранением, то после передачи соответствующего SMS устройство почти сразу возвращается в спящий режим. При выходе/возврате потенциала за установленные границы более 20 раз за час, отправляется SMS ошибки регулирования потенциала, и более тревожных SMS не отправляется. Если была ошибка регулирования потенциала, и с последнего выхода/возврата прошло более часа, то отправляется SMS устранения ошибки регулирования. В этом случае отправка тревожных SMS снова доступна.
