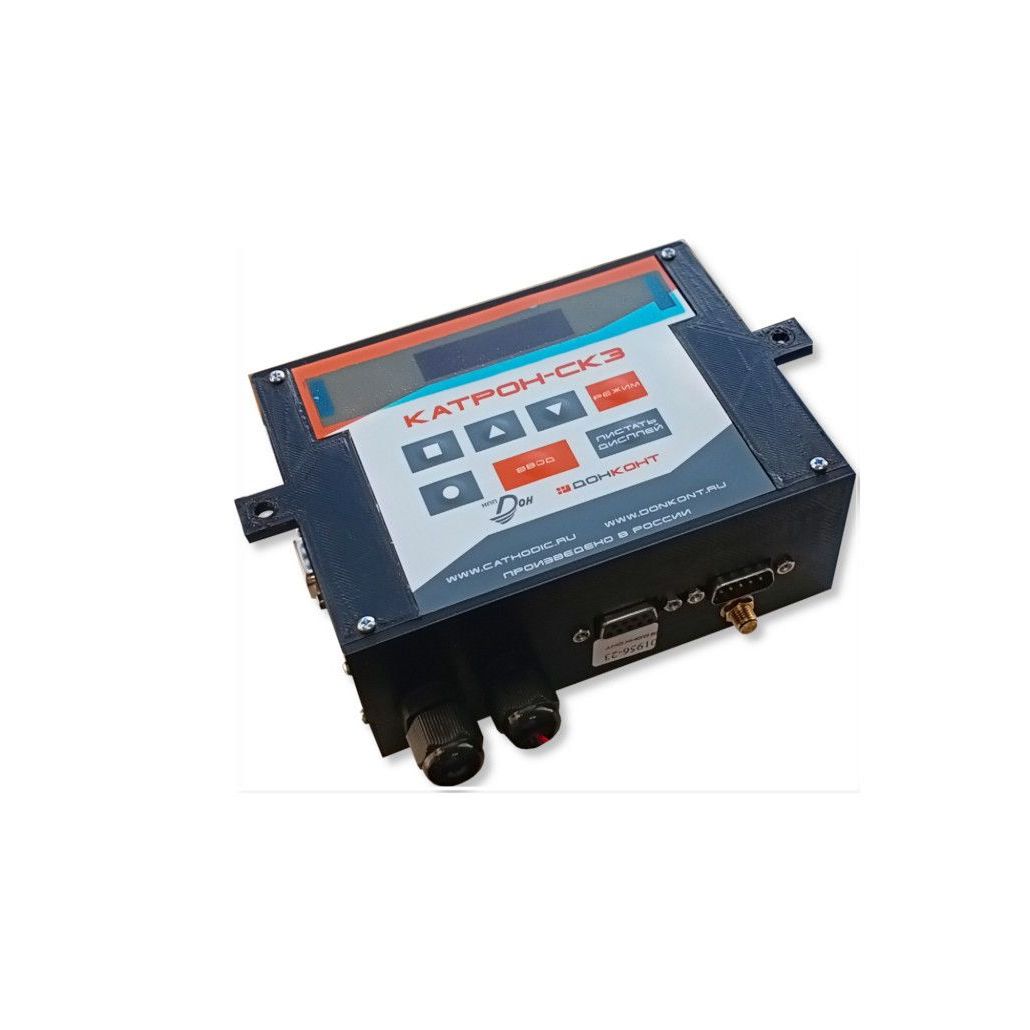

Контроллер управления "КАТРОН-СКЗ"

Контроллер

Количество аналоговых входов

3

Напряжение питания АС

от 8 до 12 В

Количество дискретных (релейных) входов

8

Потребляемый ток в основном режиме, не более

100 мА

Количество датчиков температуры (интегрирован в микроконтроллер)

1

Потребляемый ток в режиме энергосбережения, не более

30 мА

Количество телефонных номеров записываемых в контроллер

4

Потребляемый ток в режиме сеанса связи, не более

400 мА

Модуль сотовой связи GSM/GPRS (съёмный)

1

Рабочая температура

от минус 40 до плюс 50 ⁰С

Габаритные размеры без выступающих элементов, не более (ДхШхВ)

135х120х60 мм

Модуль GSM/GPRS

Стандарт GSM

EGSM(900)/GSM1800

Максимальная излучаемая мощность (EGSM)

33 dBm ± 2 dB

Минимальная излучаемая мощность (EGSM)

5 dBm ± 5 dB

Максимальная излучаемая мощность (GSM1800)

30 dBm ± 2 dB

Максимальная излучаемая мощность (GSM1800)

0 dBm + 5 dB

Аналого-цифровой преобразователь (АЦП)

Разрешение АЦП

до 17 бит

Частота выборок

до 10 в сек.

Диапазон входного сигнала АЦП:
• канала №1 (измерение напряжения)
• канала №2 (измерение тока)
• канала №3 (измерение потенциала)

от 0 до 1,55 В

Нестабильность опорного напряжения (типовое значение)

0,0015 %/ºС

Нелинейность АЦП (отклонение от прямой,
проведённой через минимальное и максимальное значения)

от 0,015 до 0,060 %

Дрейф нуля АЦП

от 1 до 2 мкВ/°C

Дрейф нуля ОУ (типовое значение):
• канала №1 (измерение напряжения)
• канала №2 (измерение тока)
• канала №3 (измерение потенциала)

1 мкВ/°C

Входное напряжение контроллера:
• канала №1 (измерение напряжения)
• канала №2 (измерение тока)
• канала №3 (измерение потенциала)

от 0 до 100 В

от 0 до 75 мВ

от 0 до 5 В

Входное сопротивление контроллера:
• канала №1 (измерение напряжения)
• канала №2 (измерение тока)
• канала №3 (измерение потенциала)

> 100 кОм

> 1 кОм

> 10 МОм

Входная емкость каналов №№1, 2 и 3 контроллера:

0,1 мкФ

Встроенный датчик температуры

Измеряемая температура

от минус 40 до плюс 99 °С

Разрешение

1 °С

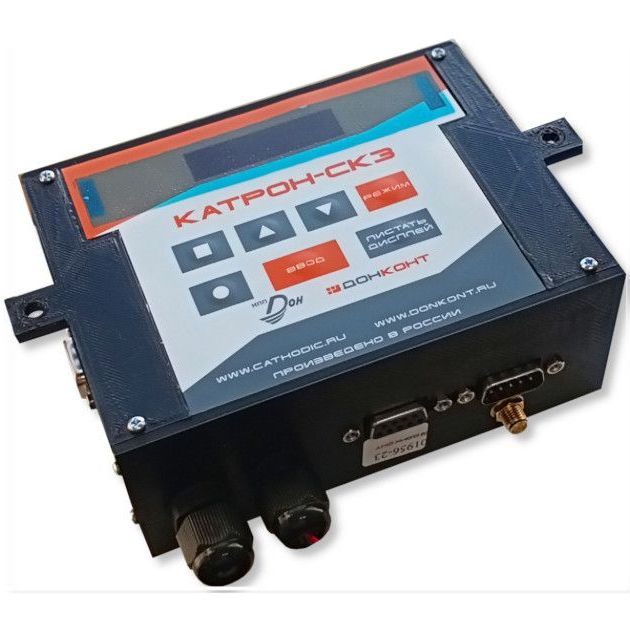

Контроллер управления КАТРОН-СКЗ

от 49 948 ₽

Спецификации (характеристики)

Контроллер

Количество аналоговых входов

Напряжение питания АС

Количество дискретных (релейных) входов

Потребляемый ток в основном режиме, не более

Количество датчиков температуры (интегрирован в микроконтроллер)

Потребляемый ток в режиме энергосбережения, не более

Количество телефонных номеров записываемых в контроллер

Потребляемый ток в режиме сеанса связи, не более

Модуль сотовой связи GSM/GPRS (съёмный)

Рабочая температура

Габаритные размеры без выступающих элементов, не более (ДхШхВ)

Модуль GSM/GPRS

Стандарт GSM

Максимальная излучаемая мощность (EGSM)

Минимальная излучаемая мощность (EGSM)

Максимальная излучаемая мощность (GSM1800)

Максимальная излучаемая мощность (GSM1800)

Аналого-цифровой преобразователь (АЦП)

Разрешение АЦП

Частота выборок

Диапазон входного сигнала АЦП: • канала №1 (измерение напряжения) • канала №2 (измерение тока) • канала №3 (измерение потенциала)

Нестабильность опорного напряжения (типовое значение)

Нелинейность АЦП (отклонение от прямой, проведённой через минимальное и максимальное значения)

Дрейф нуля АЦП

Дрейф нуля ОУ (типовое значение): • канала №1 (измерение напряжения) • канала №2 (измерение тока) • канала №3 (измерение потенциала)

Входное напряжение контроллера: • канала №1 (измерение напряжения) • канала №2 (измерение тока) • канала №3 (измерение потенциала)

Входное сопротивление контроллера: • канала №1 (измерение напряжения) • канала №2 (измерение тока) • канала №3 (измерение потенциала)

Входная емкость каналов №№1, 2 и 3 контроллера:

Встроенный датчик температуры

Измеряемая температура

Разрешение

Заказать контроллер управления "КАТРОН-СКЗ" (при нажатии кнопки "В корзину", будет предложен выбор необходимой комплектации)
